光纤焊接头的结构解读

2019-05-28 09:35:18 金晓


激光加工头是激光焊接头设备的关键部件。它用于调整焦距和工作距离,以获得合适的光斑尺寸。在激光焊接头中,集成了不同功能的元件,包括激光聚焦和引入单元,保护气体引入和分配单元,冷却系统,镜头保护系统等。在具有反馈控制的激光焊接头焊接过程中,还有一个监控和反馈控制单元。

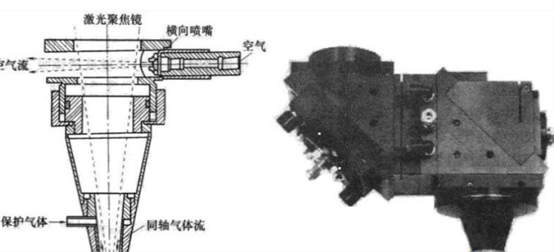

激光头喷嘴


激光焊接头喷嘴的结构比较复杂,对确保焊接头质量起着重要作用。国内外已开发出许多不同特性的激光头喷嘴。从气体保护的角度来看,气体应平稳地引入,均匀分布和流动,激光焊接头焊接区域应均匀覆盖,以形成良好的保护效果。一般而言,保护区内激光头喷嘴和激光束同轴布置的一体化设计是主流。虽然结构复杂,成本高,但保护效果好,稳定可靠。从前到后引入保护气体相对简单,但保护效果差,很少使用。通常,激光头喷嘴与工件之间的距离为3mm-10mm,激光头喷嘴孔径为4mm-8mm,气体流速为8L / min-30L / min。

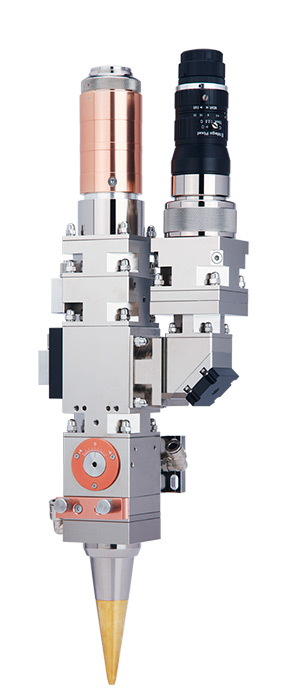

焊接头ND11


当CO2激光焊接头焊接使用氧气保护时,需要激光头喷嘴设计以确保良好的气流几何形状。该设计的基本原理是确保更高的氩气流速以改善液态金属,从而抑制等离子体的产生。使用的激光能量密度越高,所需的氩气流速越高。但是,过高的氩气流会吹过熔池并导致焊缝偏离。氮气不需要高的激光头喷嘴结构设计和气流几何形状,但如果激光头功率密度高,则应采取适当的措施来抑制等离子体的产生。
