激光切割头的工艺技术研究与应用

2019-07-24 11:34:16 金晓


激光切割头切割使用聚焦的高功率和高能量密度激光头所发出的激光束照射待处理的板,使得被照射的材料可以快速熔化,蒸发,烧蚀或到达点火点。同时,与梁同轴的高速气流吹掉熔融材料,从而切割板。激光切割头切割技术应用于金属板加工。它具有智能,高效,高质量,短生产周期和高灵活性的特点。它广泛应用于轨道交通,汽车,建筑机械,电气制造,家用电器等机械制造和加工行业。

随着切割技术的不断创新和应用,在解决穿孔速度慢,厚板切割困难,切片质量差,整板生产不稳定等问题上取得突破性进展,长期稳定运行。设备已经实现。帮助处理器提高效率和价值。专门开发激光切割头切割技术,以提高产品性能,满足各行业金属板的加工要求。根据板材的厚度,加工宽度和加工复杂度,形成了大功率切割,普通切边,光亮表面切割和高压空气切割等领先技术,使光纤激光切割头更加强大。

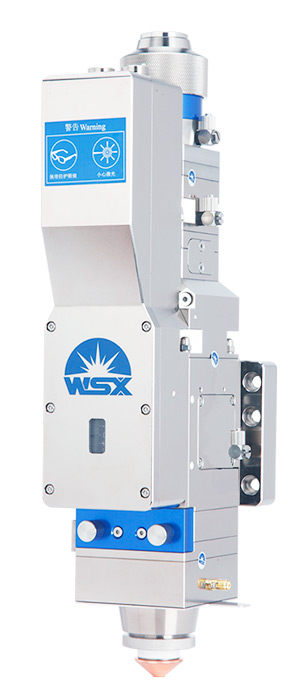

光纤切割头NC30

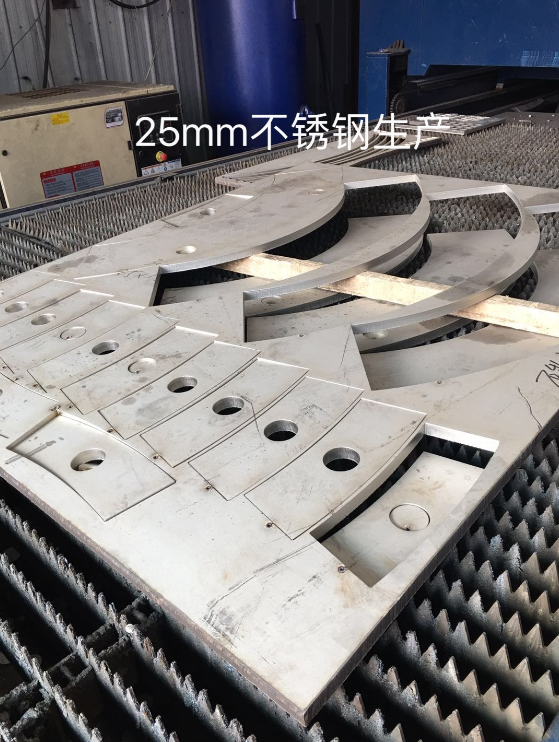

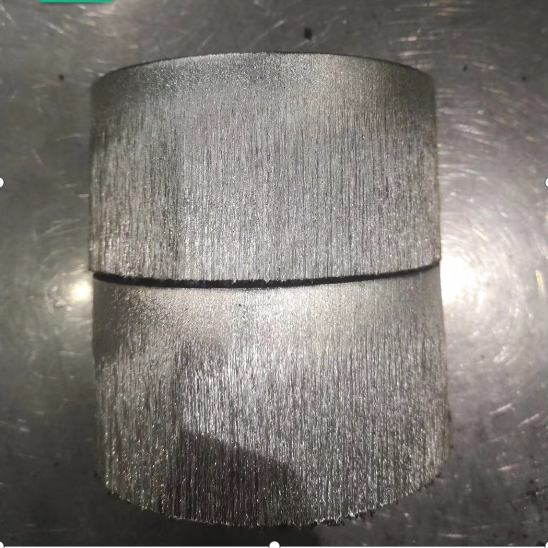

大功率激光切割头对厚板切割工艺

近年来,市场对激光切割头切割的需求不断增加,人们对其加工能力的期望也越来越高。这种期望不仅适用于切割,也适用于切割和快速切割。对于厚度大于25mm的碳钢板,为了获得良好的切割效果,万顺兴激光头智能设备集团专注于厚板穿孔,切割表面质量和整板加工等关键技术难题。 。随着10,000瓦功率切割头切割技术在实际金属板加工中的不断成熟和不断增加的应用,它积累了丰富的应用经验,逐步掌握了厚板的高质量切割头切割技术。目前,已经稳定批量生产厚度大于25mm的碳钢,25mm碳钢的切削速度达到1.2m / min。


光纤切割


光纤切割头具有高压空气切割工艺

随着激光头加工的普及,客户对高切削速度和低加工成本的要求越来越高。采用高压空气切割头的切割技术可以降低切割气体的成本,同时对过滤系统有更高的要求,从而保证了更高的空气质量。与传统的氧气切割相比,高压空气切割速度可以加倍,切割锥度小。未来,万顺兴激光头智能设备集团将继续推进“高压空气切割”的实际应用,加快高压空气切割碳钢板的技术创新。目前,配备高压大流量空气压缩机的超高功率激光设备的加工应用正在稳步推进。


光纤切割

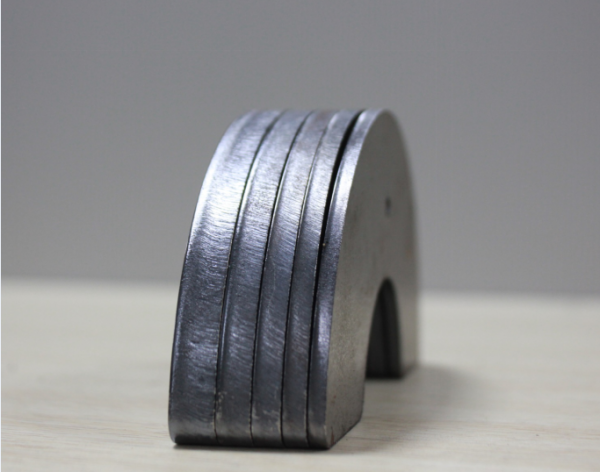

激光切割头对明亮的表面切割工艺

对于明亮表面切割是一种用氧气切割碳钢的工艺,主要用于切割中厚碳钢。太薄的碳钢板直接用氧气切割,很难达到明亮的表面切割效果。需要用较大的喷嘴切割太厚的碳钢板以确保空气流动和聚焦高度,因此无法实现明亮的表面切割。

明亮表面切割的目的是要求切割部分非常明亮,并且为了达到这种效果,必须满足必要的切割条件:使用较小的喷嘴来确保出气口的密度;使用较小的气压以防止过量的氧气,以避免横截面过度燃烧;使用更快的切割头切割速度;焦距越高,焦点越高,狭缝越大,排气效果越好。


光纤切割


激光切割头的共同的边缘切割过程

在激光加工中采用普通切边可以节省切削时间,减少穿孔次数,具有明显的优势,但常见的切边依赖于智能编程软件和合理的编程。在加工过程中,板材的热变形会降低切割精度,板材的倾斜度会引起碰撞报警,导致切割不顺畅。

因此,当编程不合理时,共边切削的效率将低于非共边切削的效率。为此,提出了有效的解决方案:使用预切割。预切割是指在切割到公共边缘时将第二部分预处理一定距离,以避免由板翘曲引起的碰撞报警。合理使用CAD排版。当工件易于热变形并且需要高加工精度时,需要CAD排版和编程软件的手动功能来合理地指定切割顺序。添加微连接。微连接的使用可以有效地防止工件由于板的热变形而翘曲,并提高切割喷嘴和陶瓷环的切割平滑度和使用寿命。


影响激光切割头切割板的因素

强大的切割头切割技术促进了激光头切割行业的快速发展,大大提高了激光头切割产品的加工水平和稳定性。在加工过程中,切割过程受工艺参数,材料质量,气体纯度,光束质量和其他因素的影响。分析了影响切削过程的因素,提高了生产加工过程的实用性。


激光切割头的动力对切削的影响

动力对切削的影响主要体现在切削零件的质量上。在激光切割头切割的过程中,如果功率设置太大,整个切割表面将熔化并且切割间隙太大而不能获得良好的切割质量。当功率设定不足时,将产生熔化的污渍并且在切割部分上将产生肿瘤疤痕。即使功率太小,也不能切割工件。特别是对于厚板,对穿孔,切割表面和整板切割的要求非常高。为了实现高效稳定的切割,必须依靠大功率切割技术,其中10000瓦激光切割头的切割技术是其代表。


光纤切割


激光切割头的速度对切割的影响

速度对不同材料的影响基本相同。速度太快,可能导致切割部分无法切割,火花飞溅或倾斜的条纹,导致切割部分厚,下部熔化污渍。如果速度太慢,切割板会熔化太多,切割部分会变粗,切割缝也会相应变宽,导致整个区域在较小的圆角或尖角处熔化,理想的切割效果将无法获得。

根据切割火花,可以判断进给速度:通常,切割火花从上到下扩散,如果火花倾斜,进给速度太快;如果火花没有扩散并且很少并且聚集在一起,则进给速度太慢。

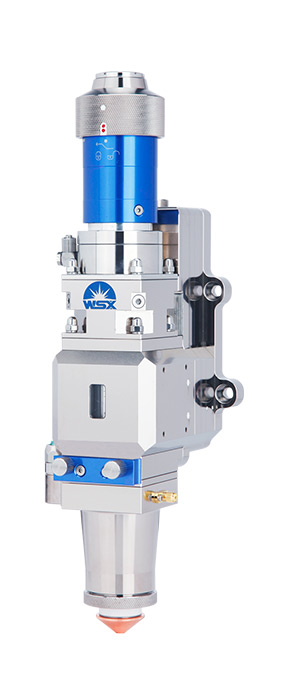

光纤切割头NC12

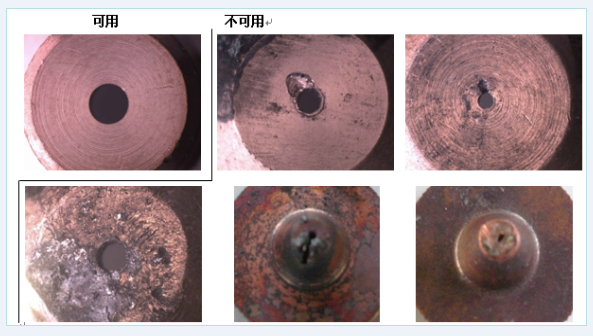

激光切割头喷嘴对切削加工的影响

一般来说,喷嘴对切割的影响主要体现在光束的不均匀性和非圆形喷嘴引起的气流,导致切割部件不一致甚至切割不可能。由碰撞或熔合粘附引起的切割喷嘴的不平坦表面影响随后的切割效果。喷嘴孔径的大小对切割质量和穿孔质量有绝对的影响。喷嘴孔径越大,保护镜片的保护能力越差。在切割过程中,熔体产生的火花飞溅并有很大的反弹机会,从而缩短了镜片的使用寿命。

激光切割头的切割技术不断创新和改造,以适应复杂多变的加工环境和加工要求。逐步形成了一系列完整的板材加工解决方案。具有不同功率和不同加工形式的光纤激光切割头可以在金属板工业中有效且稳定地操作。加工后的工件质量高,实用性强。切割成型后,工件可直接用于焊接头的焊接技术上,弯曲等再加工。面对多品种,小批量,定制订单的趋势。

未来万顺兴激光头将建立智能化工厂整合激光头加工程序,如切割,焊接,弯曲和表面处理。除了降低人工成本外,智能工厂还可以实现硬件,软件和服务的互联,让光线切割头帮助中国工业制造业加快转型升级。
