如何根据价格和需求选择高功率激光切割机?

2019-12-04 09:55:10 晶肖

激光切割逐渐进入大功率时代

随着重工业的发展,激光切割技术逐渐从轻工薄板向重工业厚板过渡,激光切割逐渐进入大功率时代。面对新时代对金属切削精度和厚度提出的新要求,激光切割机的功率越来越高。目前,大功率激光切割设备已广泛应用于几乎所有的板材加工产品中,大到航天飞机、船舶、汽车、小到洗衣机、冰箱、空调等,离不开大功率激光切割机。除了工业制造,大功率激光技术和设备也是国防战略和新兴产业的制高点之一,在国家安全和国民经济建设中发挥着重要作用。从产业发展的角度看,大功率是激光切割产业发展到一定阶段的必然产物,也是激光切割产业发展的趋势。

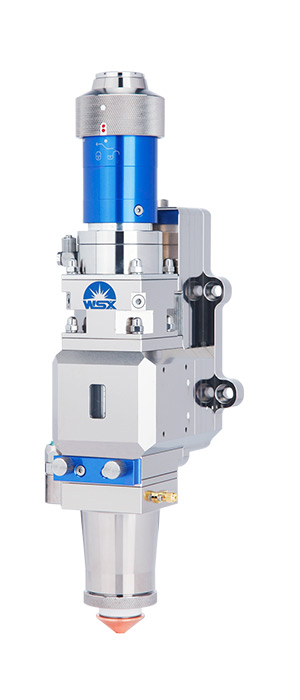

激光切割头NC12

一、光纤激光切割机所面临各种困难


在板材加工的领域中,金属激光切割机具有毫无疑问的优势,因为其效率高,质量良好和已逐渐取代了传统的处理技术,成为主流设备板材切割。但是,在板加工的领域中,光纤激光切割机所面临各种困难:

(1)所需片的激光功率的设备,技术难度较高;

(2)高功率激光切割技术是国外巨头垄断,产业受制于人;

(3)由于技术的限制,可以实现金属切削30mm左右的厚度的限制,一些额外的厚的电路板的无法切穿;

(4)厚的板,较慢的切割速度,生产效率严重限制。

二、万顺兴激光终于取得了里程碑式的技术成果

鉴于这些技术上的局限性,国内激光设备制造商一直在板材切割领域积极寻求突破。经过不断的努力,万顺兴激光终于取得了里程碑式的技术成果。新推出的S系列超高功率激光切割机(图1)最大功率为25000瓦,是人类历史上第一台功率25000瓦的超高功率激光切割机。这也是板材加工工具历史上令人激动的一次飞跃。

S系列型号配备强大的大功率激光装置,能够高速切割高速钢厚板,性能强,效率高,同时优化了切割质量,大大提高了生产效率,如表1所示。

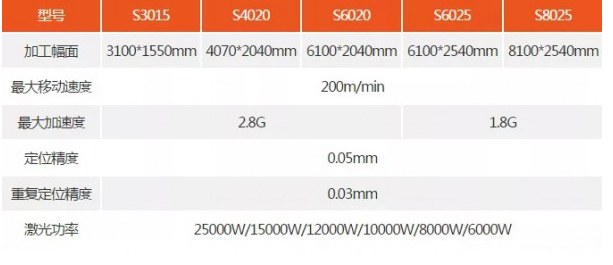

表1 S 系列产品系数

高功率激光切割机

三、25000W超高功率激光切割机技术亮点


切割厚度

25000w超高功率激光切割机突破了30mm行业的切割极限,将碳钢板的切割厚度刷新至60mm甚至70mm,不锈钢板的切割厚度更是飙升至80mm以上。

切割速度

此次发布的超高功率激光切割机,其加工速度比普通金属切割机的加工速度提高了数倍。在超大功率激光切割机的帮助下,用户可以在几小时内完成几乎一周的工作,同时单位输出值急剧上升。

电力的劳动力和生产成本等脱落成倍。


铸铁床身的切割

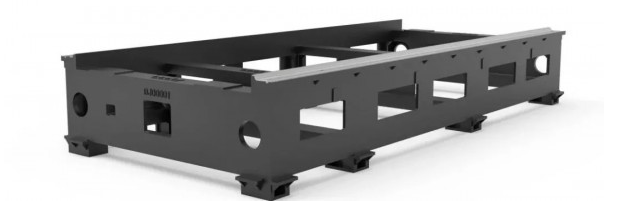

图2 铸铁床身

铸铁床身

除了光学要求外,设备还需要有超承重的机械结构。切割机结构采用邦德自主研发的铸铁床技术(图2)。切割机采用最小抗拉强度200兆帕的片状石墨铸铁一次铸造。碳含量、抗压强度、减振性和耐磨性都有较大提高。床层间隙灵敏度和热灵敏度都比较高,以前也较低,具有良好的润滑性能、耐腐蚀性和尺寸稳定性,减少了床层振动引起的加工误差,也减少了设备在使用中的损耗。稳定性比普通焊接床提高30%,加工精度提高30%,焊接床精度可保持50年甚至更长时间。


S系列超高功率激光切割机技术特点

自动更换激光喷嘴

在激光切割中,经常需要根据切削材料的厚度和材料来更换喷嘴,因此如何高效、快速地更换喷嘴,保证每一次更换都是万无一失,保持精度,是激光切割领域的一个技术问题。然而,为了实现喷嘴的自动更换,必须使控制系统达到很高的精度,并与高精度的传动系统配合,才能实现。各种技术困难使大多数企业望而却步。因此,多年来,行业一直采用人工更换喷嘴的形式,这种形式效率低下,需要技术人员重复工作;其次,很难保证更换的准确性和稳定性。

面对技术难题,邦德成功地开发自动喷嘴替换功能。仅在触摸屏上相应的操作的喷嘴自动更换功能,实现自动喷嘴更换,校准和清洗激光头,完全自动化的喷嘴,解放不仅人力,也能保证精度和每个替换的稳定性;和S系列具有丰富和精确的控制系统中,根据不同的材料和厚度自动更换喷嘴板的,无需手动改变喷嘴的时间,提高了加工效率; S系列还具有清洁功能和自动校准,激光头的校准,可以实现清洗喷嘴和完全自动化的,从而降低人工返工的量;此外,S系列作为一个整体,实现全封闭保护,该名成员,并提高人的安全。

闪电穿孔工艺

金属材料在切割前必须打孔。邦德自主研发的雷电穿透技术具有穿透时间短、热聚焦能量小、起点稳定等优点。保持伺服系统的稳定性可以保证最佳的切割效果。试验数据可大大减少射孔时间约90%,提高处理效率,连续射孔稳定性高,废孔率从约10%降低到约0.3%,大大提高了工件的完整性。同时节省了气体和功耗,减少了激光和切割头的损伤风险,提高了材料利用率。

亮切模块

债券削减光模块是独立的研究和丰富的开创性的激光切割设备光明的一面发展。明亮的切换模块突破溶液残留毛刺慢性病传统激光切割铝材料,不再需要的时间和精力,并成本的二次打磨工序。

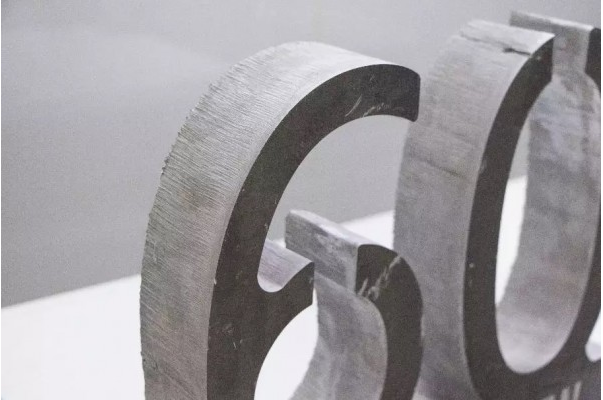

碳钢极限切割

在激光切割行业,30mm一直是碳钢切割的极限,S系列突破了这一极限。碳钢的最大切削厚度已达到60mm,S系列还可与光亮切削模块相结合,实现30mm以下所有碳钢板的光亮切割(图4)。


碳钢极限切割


图4 碳钢极限切割

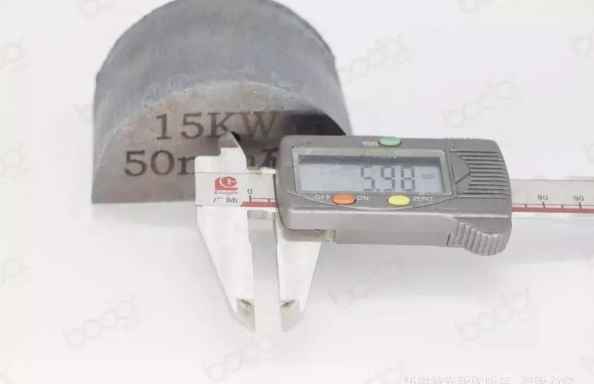

厚板极限小孔切割

在激光切割领域,已经考虑到板的厚度是切割孔的最小直径,而S系列实现了板厚度的0.2倍或更小的最小孔径(图5)。


厚板极限小孔切割

图5 厚板极限小孔切割

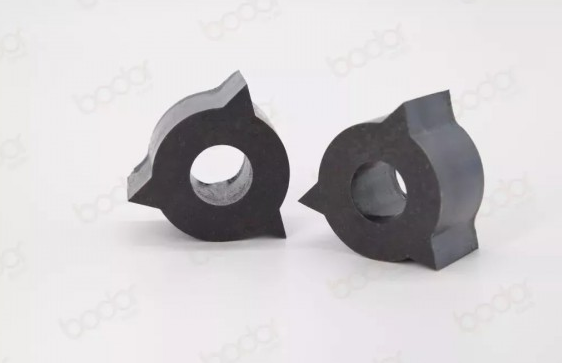

完美尖角切割工艺

完美锋利的切割处理(6)键为高品质的切削碳钢铸坯开发的新技术,相比以前的标准切削工艺,新技术明亮的侧馏分更快,更小斜率部分(35毫米钢单丝15侧)。


完美尖角切割

图6 完美尖角切割

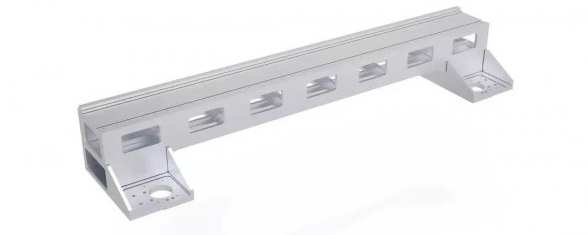

铸铝横梁

S系列采用航空级铸铝横梁(图7),重量轻,刚性强,可实现高速、高精度、高质量的同时切割。


铸铁横梁的切割

图7 铸铝横梁

全封闭式激光防护玻璃

S系列采用全封闭激光防护玻璃,结合激光防护玻璃和烟雾采集系统,隔离激光对人体的伤害,保护自然环境。


关于高功率激光切割机的结束语

板作为国家现代化不可缺少的板材品种,已被广泛应用于大口径管道,压力容器,锅炉,桥梁,海上平台,各类船舶,坦克,装甲车辆,建筑构件,建筑机械等,所以领域处理板的水平无疑是一个国家重工业水平的标志之一。国内超高功率激光切割机的出现将使得这些行业在一个新的阶段跃升迎来,将产生不可估量的影响,中国的工业发展。
