光纤自动调焦切割头有哪些功能与优势?

2019-12-11 09:30:27 晶肖


具有高能量密度的光束是激光切割的优点之一,从而使焦点光斑直径将是尽可能地小,以便产生微小的缝隙。因为较小的聚焦透镜的聚焦深度,更小的焦斑的直径。高品质,高精度切割,透镜直径的有效焦深和另一材料被切割,并且因此控制焦点位置,并且材料的切割表面是非常重要的。

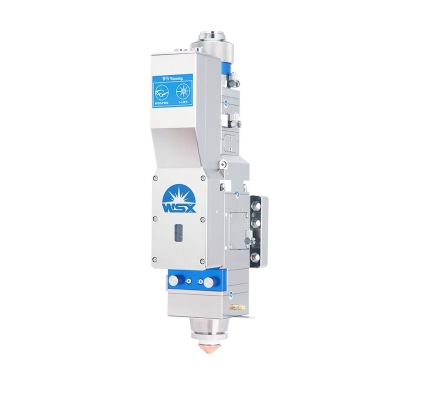

深圳万顺兴光纤自动调焦切割头NC30,内部结构完全密封,可避免光学部分受到灰尘污染。 激光头采用两点对中调节,调焦采用进口电机驱动,在穿孔方面效率显 著提升。保护镜片采用抽屉式安装,更换方便。 可配各种带QBH接头激光器。


激光切割头


那么,什么是焦点控制?熟悉高速激光切割机的用户都知道,在高速激光切割不同材料厚度的板材时,激光束的焦点会设置在不同的位置,呈现出完美的切割效果,这就是所谓的聚焦。

随着激光技术的发展,人工对焦最终将被淘汰,自动对焦功能,如高性能和高速激光切割机床,将得到发展。 所以,有人会说,光路是集成在切割头,简单地改变激光的高度不是吗? 切割头抬高,焦点位置高,切割头低,焦点位置低。 然而,事实证明,并不是所有人想的那么简单。

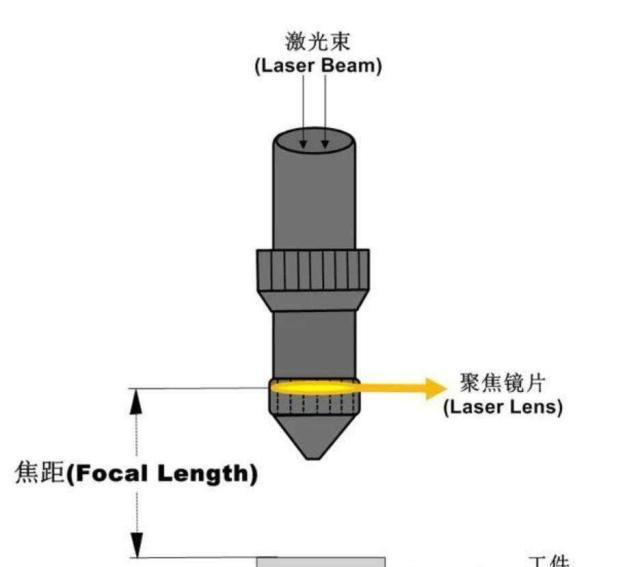

激光束


切割头的底部是喷嘴。在切割过程中,喷嘴与工件(喷嘴高度)之间的距离约为0.5或1.5mm,这可以被认为是固定值,即喷嘴高度不变,因此不能通过提升激光头来聚焦。

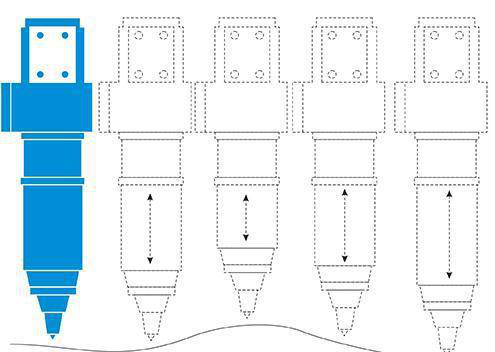

聚焦透镜的焦距不能改变,因此通过改变聚焦不切实际的焦距。如果改变反射镜的焦点位置,相应的焦点位置的变化:聚焦透镜下降时,降低焦点,聚焦透镜增大时,在焦点的增加。这确实是聚焦的一种方式。使用聚焦透镜驱动马达用于向上和向下移动,自动聚焦得以实现。另一种方法是自动聚焦:光束入射到聚焦透镜,可变曲率镜组(或可调镜)之前,通过改变反射镜的曲率,改变反射光束的发散角,改变焦点位置。与自动聚焦功能,在不同的材料,不同厚度的工件的处理时,该NC机床恃快速自动调节对焦到合适的位置。这可以提高显著高速激光切割机的加工效率,板穿孔时间将被大大降低。


图片关键词

因此,对于高速激光切割机床来说,自动调焦功能是一项重要而不可缺少的功能。



推荐阅读:激光头打孔与传统工艺打孔有什么区别?
