激光焊接头是朔料焊接的新型工具

2019-05-02 09:58:12 金晓


摘要:

激光焊接头作为金属材料的焊接工具是大多数人所熟知的。然而,由于塑料焊接头工具仍然相对先进,大多数人可能对此知之甚少。激光焊接头工具,超声波焊接头工具,振动焊接头工具和热板焊接头工具等,被广泛应用于树脂塑料领域。


近年来,随着国内激光应用技术和激光焊接头设备的不断发展,越来越多的厂商开始引入塑料激光焊接头技术。最初被认为是“高大上”的技术逐渐得到了公众的认可。由于激光焊接头技术具有焊接美观,焊接速度快,焊接强度高的优点,因此逐渐被汽车领域所采用。例如,激光焊接可用于焊接Automobiletaillight中的灯罩和灯罩。


激光焊接头焊接


激光头设备的分类

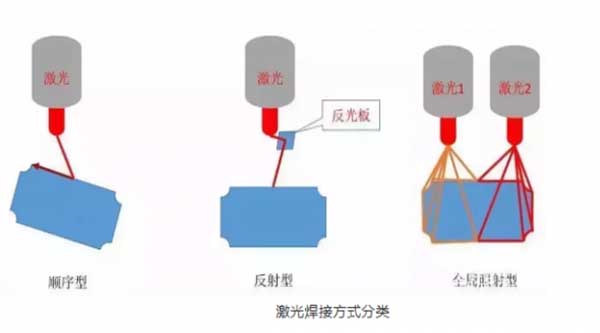

根据激光头激光发射设备的不同结构,激光照射模式可分为连续照射模式,反射模式和全周照射模式。


一、激光焊接头焊接方法的分类

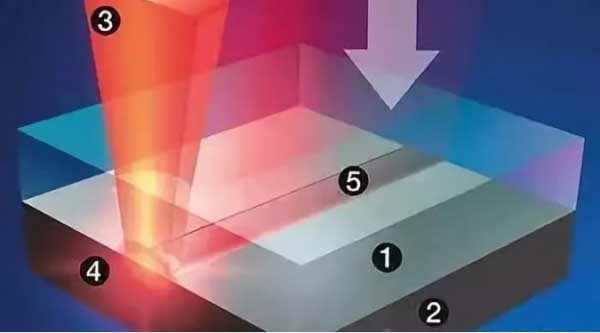

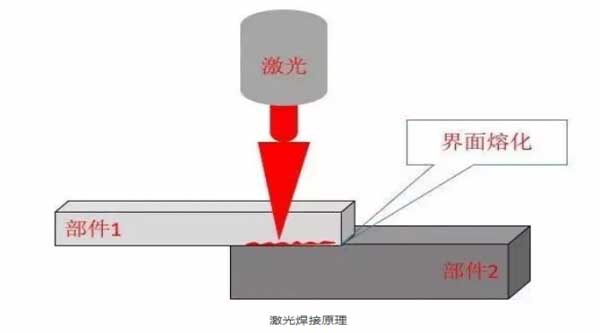

激光焊接原理

部件1由透明材料制成,部件2由不透明塑料制成。激光束穿过部件1到达部件2.部件2和部件1之间的界面吸收激光能量。当能量集中到一定程度时,界面处的塑料将熔化。当对上部和下部施加一定的压力时,两部分熔合在一起,并且两部分在冷却后熔合成一个整体。


激光焊接头焊接


1、激光焊接头的特点

(1)焊接时间短,一般只需几秒钟; (2)形状自由度高;激光路径是可控的; (3)可用于精密焊接; (4)外观美观,毛刺少,适用于外观要求高的部件; (5)自动化程度高; (6)热影响区域小,可实现局部加热。

2、激光焊接头的限制

(1)上层部件要求能够通过激光,不透明塑料不能用激光焊接; (2)设备投资成本高; (3)专业技术要求高,因此有必要对激光成形路径,速度和照射时间有一定的了解。


二、激光焊接头的焊接工艺

激光焊接的四个步骤:

首先,安装并拧紧夹具上的两个部件。其次,通过控制设备发射激光,确保在部件界面处产生足够的热量以熔化塑料。第三,通过对部件施加一定的压力,两部分的熔化部分在挤压作用下熔化成一个整体。最后,通过关闭激光照射并保持一定压力一段时间来冷却这两部分,最后实现两部分的焊接。


激光焊接头焊接


三、激光焊接头焊接的流程参数管理

1.激光头功率:

激光头功率是影响激光焊接头质量的重要因素,激光头功率不足是导致焊接强度不足甚至界面剥落的重要因素。激光头功率是日常管理的重中之重。激光头功率衰减定律是日常管理中必须明确的重要工作。

2.激光头激光速度(焊接时间):

这是确保焊接强度的重要参数。如果激光头光束速度太快,则熔化深度可能不足。如果激光头光束速度太慢,则毛刺可能太大并且焊接强度可能降低。

3.压力(行程容积):

对于不同的生产线,管理参数不同。为了通过压力确保焊接强度,必须确保压力的准确性和压力的压入角。如果通过行程量确保焊接强度,则需要通过定期检查来确定定位销的磨损状况和异物的附接条件。

4冷却时间:

冷却时间是确保两个部件最终能够有效连接在一起的重要参数。足够的冷却时间可以有效地确保两个部件的熔化部分可以集成。

在日常管理工作中,除了工艺参数的管理外,还需要对夹具进行定期抽查。如果夹具移位或附着有异物,则安装后两部分的焊接部分可能不在同一水平面上。这样,某些部件的焊接强度可能不足或在焊接过程中不会发生有效的焊接。当然,确保零件不变形或收缩也是确保焊接质量的重要部分。

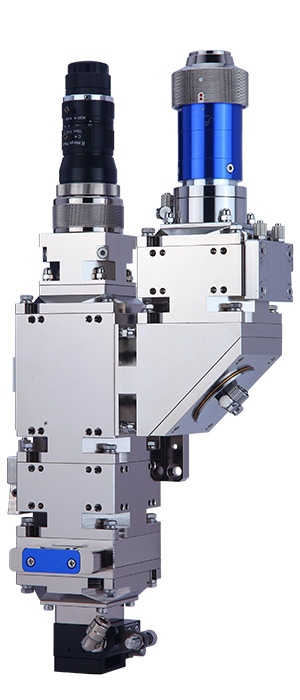

激光焊接头ND41


四、质量控制项目管理

1.焊接头焊接的强度:

通过拉伸试验机测试焊接强度是否符合规范要求,这是确认焊接质量是否合格的重要特征。如果不是,则需要调整工艺参数以确保满足规范。

2.焊接头焊接的深度:

也称为下沉或溶解一代。它主要证实了两部分熔化后有效结合了多少塑料,这是保证焊接强度的重要参数。

3.种破坏方式:

通过部件损坏实验,定期确认焊接位置是否存在界面剥落。只有母金属损坏才能保证焊接强度最佳。

4.偏移:

两部分的中心线是否有偏差。如果两个部件的相对偏移相对较大,则焊接强度可能不足。
